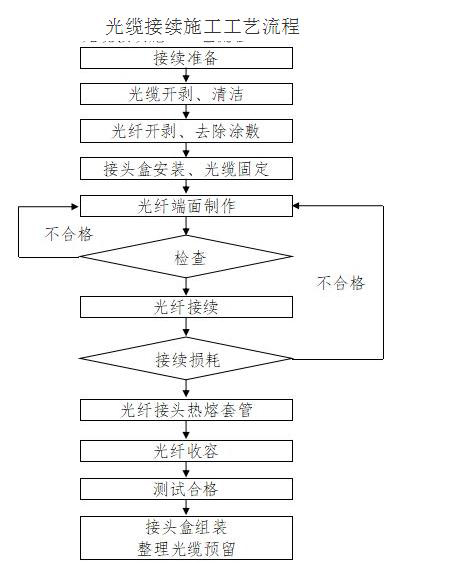

非金属光缆接续施工工艺流程
1接续准备
清理场地，准备好仪表、工具等，清洁熔接机，安装非金属光缆接头盒。
2开剥非金属光缆
首先用断线钳剪除两端非金属光缆头5～10米，再用环剥器开剥两端非金属光缆护套≥1.8米，再用棉纱酒精、丙酮擦拭光纤束管，然后将非金属光缆固定在接头盒两端，再用切割刀开剥光纤束管。
3光纤接续
擦拭裸纤，用光纤剥线钳在光纤端头3—5cm去除光纤一次、二次涂敷层并用丙酮将接续光纤擦拭干净，用光纤切割器制作端面，端面角控制在0.5度以下，端面不合格时须重新切割，接续过程中注意清洁；将切割好的光纤放入熔接机进行待接续，在显示屏上从X、Y、Z三个方向观察端面是否合格，不合格时重新切割，监视光纤熔接推定值及仔细观察接续图像有无缺陷，如不合格则重新制备光纤端面，再次接续，直到合格为止。接续时，在测试点，测试人员用OTDR监测光纤熔接损耗值。将接续好的光纤用热熔管补强保护，接续测试完成后进行光纤收容并再次测试，合格后安装接头盒，接头盒内壁、密封条、槽等用酒精擦拭干净，并严格按操作规程进行。
接续损耗：在OTDR监测下进行，接续点平均损耗值控制在0.04dB以下，非金属光缆引入通信站后，按电气化区段要求，绝缘方式采用绝缘节，并终端于ODF架终端盒。
4光中继段测试
用光源、光功率计对每段非金属光缆中光纤的1550nm、1310nm波长全程损耗值进行测试并作好记录。
用OTDR光时域反射仪对每段非金属光缆中光纤，依次使用1550nm、1310nm波长进行全程衰耗、衰减系数，S、R点间的最大离散反射系数，S点的最小回波损耗，全程光纤融接点是否有损耗值超标点，并将后向散射信号曲线存盘作为竣工资料的组成部分移交。
