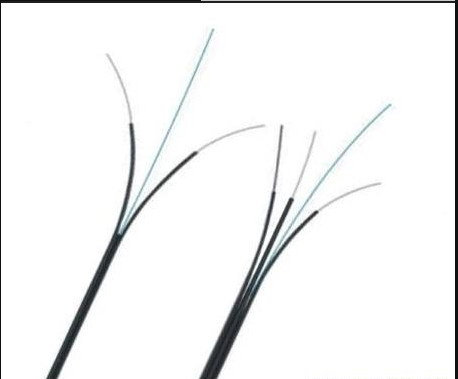

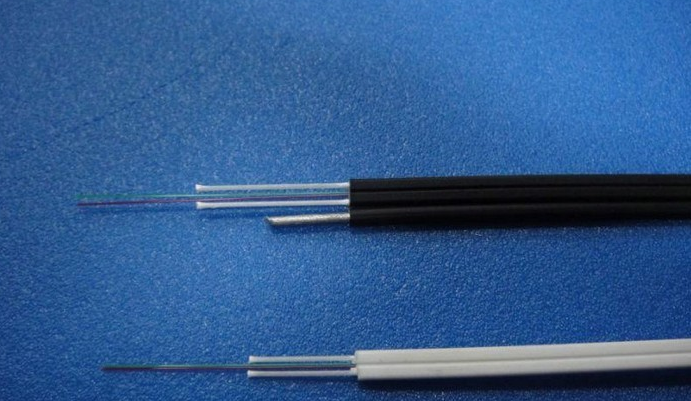

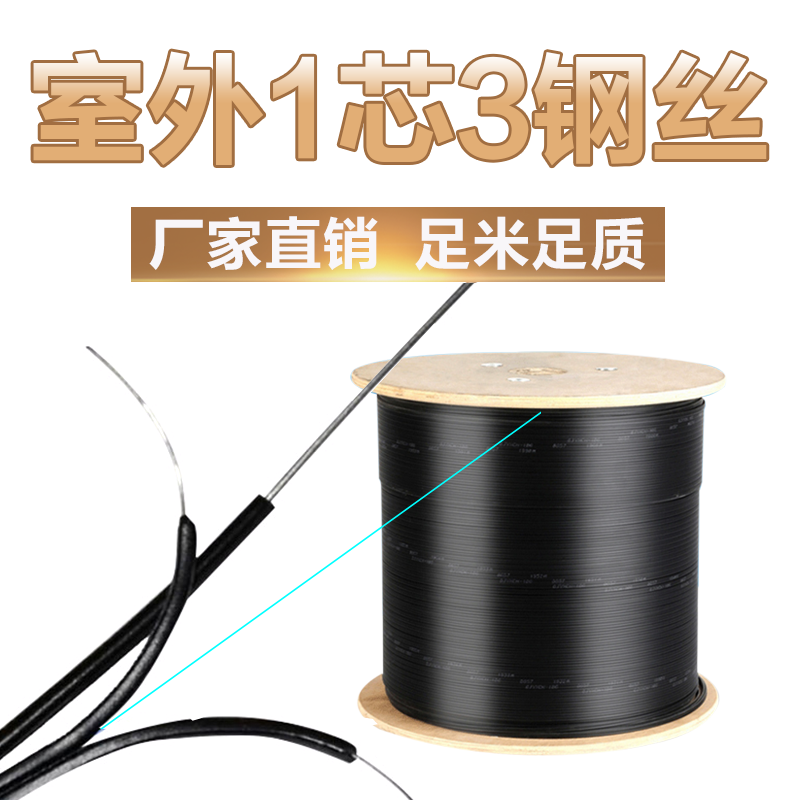

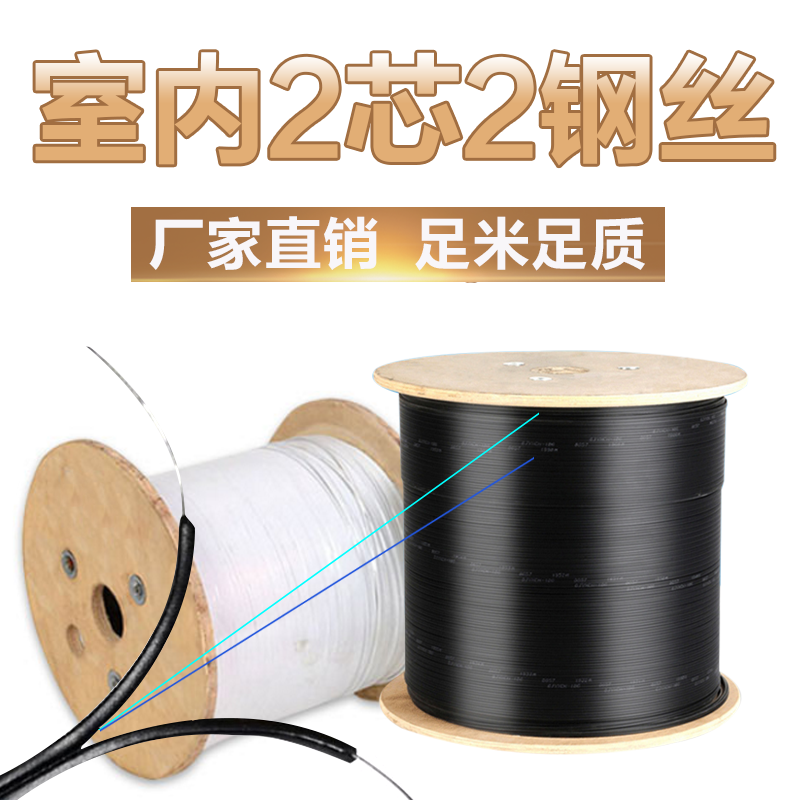

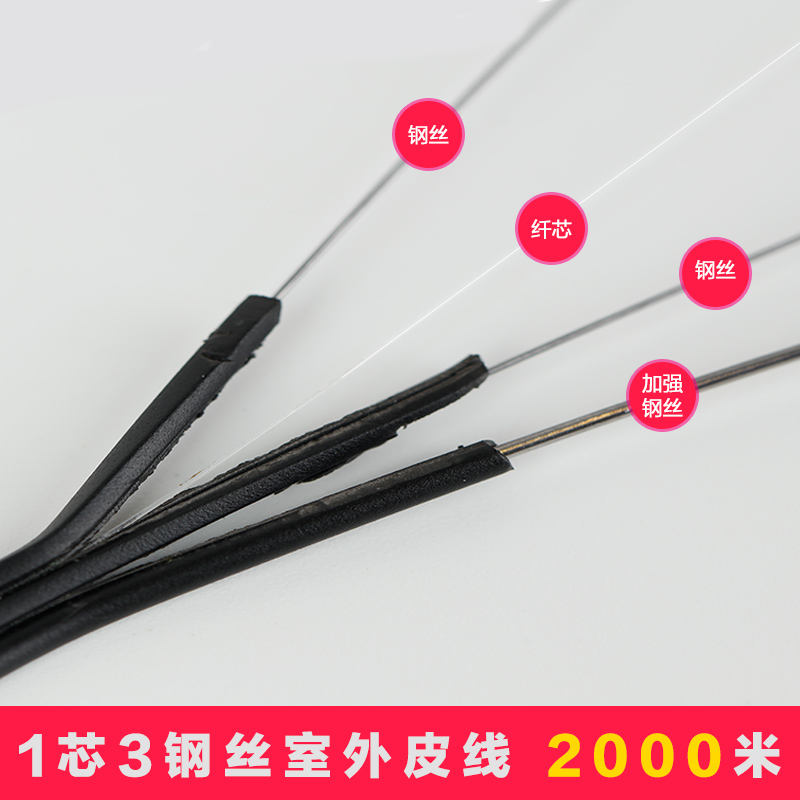

　　在国内光纤接入市场良好的发展的情况下，光纤接入已成为光通信领域中的热点。在光纤接入工程中，靠近用户的室内布线是最为复杂的环节，常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户）室内布线的需求，皮线光缆应需而生，特别是在数字化、网络化安防时代，皮线光缆的需求越高。皮线光缆俗称室内悬挂式布线光缆，一些在200米-2公里左右的布线可以采用皮线光缆布线。

　　皮线光缆施工步骤

　　一、架空支撑件布缆

　　1.确定皮线光缆的敷设路由，并勘察路由上是否存在可利用的用于已敷设室外皮线光缆的支撑件，一般每个支撑件可固定8根室外皮线光缆。

　　2.根据装置牢固、间隔均匀、有利于维修的原则选择支撑件及其安装位置。

　　3.分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在支撑件上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。

　　4.采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上；采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，对于木质外墙可直接将环型拉钩固定在上面。

　　5.在整个布缆过程中应严禁踩踏或卡住室外皮线光缆，如发现室外皮线光缆有损伤，需考虑重新敷设。

　　6.室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。

　　7.用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。

　　二、沿建筑物外墙、室外钉固布缆

　　1.选择皮线光缆钉固路由，一般皮线光缆宜钉固在隐蔽且人手较难触及的墙面上。

　　2.在室内钉固皮线光缆应采用卡钉扣；在室外钉固室外皮线光缆应采用螺钉扣。

　　3.在安装钉固件的同时，可将皮线光缆固定在钉固件内，由于卡钉扣和螺钉扣都是通过夹住皮线光缆外护套进行固定的，因此在施工中应注意一边目视检查，一边进行皮线光缆的固定，必须确保皮线光缆无扭曲，且钉固件无挤压在皮线光缆上的现象发生。

　　4.在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。严禁将皮线光缆贴住墙面沿直角弯转弯。

　　5.采用钉固布缆方法时，需特别注意皮线光缆的弯曲、绞结、扭曲、损伤等现象。

　　6.皮线光缆布放完毕后，需全程目视检查皮线光缆，确保皮线光缆上没有外力的产生。

　　7.皮线光缆在户外采用沿建筑物外墙、室外钉固敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值，并按要求固定钢绞线牢固。

　　三、线槽布缆

　　1.选择线槽布放路由。为了不影响美观，皮线光缆应尽量沿踢脚线、门框等布放线槽，并选择弯角较少，且墙壁平整、光滑的路由（能够使用双面胶固定线槽）。

　　2.选择线槽安装方式（双面胶粘帖方式或螺钉固定方式）。

　　3.在采用双面胶粘帖方式时，应用布擦拭线槽布放路由上的墙面，使墙面上没有灰尘和垃圾，然后将双面胶帖在线槽及其配件上，并粘帖固定在墙面上。

　　4.在采用螺钉固定方式时，应根据线槽及其配件上标注的螺钉固定位置，将线槽及其配件固定在墙面上，一般1米直线槽需用3个螺钉进行固定。

　　5.根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于线槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。

　　6.把皮线光缆布放入线槽，关闭线槽盖时应注意不要把皮线光缆夹在底槽上。

　　7.确认线槽盖严实后，用布擦去作业时留下的污垢。

　　四、穿放暗管布缆

　　1.根据设备（光分路器、ONU）的安装位置，以及入户暗管和户内管的实际布放情况，查找、确定入户管孔的具体位置。

　　2.先尝试把皮线光缆直接穿放入暗管，如能穿通，即穿缆工作结束，至步骤8。

　　3.无法直接穿缆时，应使用穿管器。如穿管器在穿放过程中阻力较大，可在管孔内倒入适量的润滑剂或者在穿管器上直接涂上润滑剂，再次尝试把穿管器穿入管孔内，如能穿通，至步骤6。

　　4.如在某一端使用穿管器不能穿通的情况下，可从另一端再次进行穿放，如还不能成功，应在穿管器上做好标记，将牵引线抽出，确认堵塞位置，向用户报告情况，重新确定缆方式。

　　5.当穿管器顺利穿通管孔后，把穿线器的一端与皮线光缆连接起来，制作合格的皮线光缆牵引端头（穿管器牵引线的端部和皮线光缆端部相互缠绕20cm，并用绝缘胶带包扎，但不要包得太厚），如在同一管孔中敷设有其他线缆，宜使用润滑剂，以防止损伤其他线缆。

　　6.将皮线光缆牵引入管时的配合是很重要的，应由二人进行作业，双方必须相互间喊话，例如牵引开始的信号、牵引时的互相间口令、牵引的速度以及皮线光缆的状态等。由于牵引端的作业人员看不到放缆端的作业人员，所以不能勉强硬拉皮线光缆。

　　7.将皮线光缆牵引出管孔后，应分别用手和眼睛确认皮线光缆引出段上是否有凹陷或损伤，如果有损伤，则放弃穿管的施工方式。

　　8.确认皮线光缆引出的长度，剪断皮线光缆。注意千万不能剪得过短，必须预留用于制作光纤机械接续连接插头的长度。

　　五、波纹管布缆

　　1.选择波纹管布放路由，波纹管应尽量安装在人手无法触及的地方，且不要设置在有损美观的位置，一般宜采用外径不小于25mm的波纹管。

　　2.确定过路盒的安装位置，在住宅单元的入户口处以及水平、垂直管的交叉处设置过路盒；当水平波纹管直线段长超过30m或段长超过15m并且有2个以上的90°弯角时，应设置过路盒。

　　3.安装管卡并固定波纹管，在路由的拐角或建筑物的凹凸处，波纹管需保持一定的弧度后安装固定，以确保皮线光缆的弯曲半径和便于皮线光缆的穿放。

　　4.在波纹管内穿放皮线光缆（在距离较长的波纹管内穿放皮线光缆时可使用穿管器）。

　　5.连续穿越二个直线过路盒或通过过路盒转弯以及在入户点牵引皮线光缆时，应把皮线光缆抽出过路盒后再行穿放。

　　6.过路盒内的皮线光缆不需留有余长，只要满足皮线光缆的弯曲半径即可。皮线光缆穿通后，应确认过路盒内的皮线光缆没有被挤压，特别要注意通过过路盒转弯处的皮线光缆。

　　7.关闭各个过路盒的盖子。

　　六、墙体开孔与皮线光缆穿放

　　1.根据入户皮线光缆的敷设路由，确定其穿越墙体的位置。一般宜选用已有的弱电墙孔穿放皮线光缆，对于没有现成墙孔的建筑物应尽量选择在隐蔽且无障碍物的位置开启过墙孔。

　　2.判断需穿放皮线光缆的数量（根据住户数），选择墙体开孔的尺寸,一般直径为10mm的孔可穿放2条皮线光缆。

　　3.根据墙体开孔处的材质与开孔尺寸选取开孔工具（电钻或冲击钻）以及钻头的规格。

　　4.为防止雨水的灌入，应从内墙面向外墙面并倾斜10°进行钻孔。

　　5.墙体开孔后，为了确保钻孔处的美观，内墙面应在墙孔内套入过墙套管或在墙孔口处安装墙面装饰盖板。

　　6.如所开的墙孔比预计的要大，可用水泥进行修复，应尽量做到洞口处的美观。

　　7.将皮线光缆穿放过孔，并用缠绕管包扎穿越墙孔处的皮线光缆，以防止皮线光缆裂化。

　　8.皮线光缆穿越墙孔后，应采用封堵泥、硅胶等填充物封堵外墙面，以防雨水渗入或虫类爬入。

　　9.皮线光缆穿越墙体的两端应留有一定的弧度，以保证皮线光缆的弯曲半径。
