光纤光缆的色谱顺序是怎么样的呢？

目前，光缆内的光纤和光纤套管的颜色一般采用全色谱识别，在不影响识别的情况下允许使用本色。

一、套管色谱与套管内光纤色谱

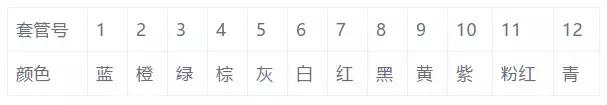

一般地，光缆内的套管色谱排列和套管内光纤的色谱排列情况如下所示：

松套管中光纤的色谱排列（国际光纤色谱）

注意

a、松套管中光纤不足12芯时，色谱从1号起连续取用。

b、标准色谱中，6号白色可以用自然色代替，称为标准色谱W。

c、可按照客户要求的色谱生产。

2、层绞式光缆中松套管色谱排列

领示色谱

a、领示色谱缆芯里含有填充绳时，填充绳紧靠红靠排列，有特殊要求除外。

b、领示色谱缆芯里只有一根套管时，该套管一般为绿色，有特殊要求除外。

全色谱

二、光纤带色谱标识

BELLCORE的国标纤芯顺序为:

蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青；（橙也称为桔）

色标要符合孟塞尔色标，这也是全球最全面执行的色标排列.

国标全色谱：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、青。松套管序和这一样。

三、光缆线序色谱排列光纤色谱

光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。 如果光缆小于12D，用一根束管就可装下，也叫中心束管式；

如果光缆需要光纤大于12D，就必须用到二根以上的束管，起始束管一般为红色，其次是绿色，接下来按顺序是白1、白2、白3...，

如果是144D就用12根束管，每根束管12D，这种光缆由于是多根束管绞在一起做成的，也叫层绞式光缆。

当然有的厂家还用带状光纤，12根光纤并成一排作为一组，色谱排列一样。

应该是红头绿尾，先内后外，先熔大芯数，后熔小芯数........

目前国内的光纤束状光纤只能做到288芯，一般生产厂家的排列顺序是从能层向外层数。再大芯数只能是带状的了。

国标纤芯顺序为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青、本色；松套管序为：红起白止。

四、例子

线序为

蓝、桔(橙) 、绿 、棕 、灰 、白 、红 、黑 、黄、 紫 、粉红、 青（天蓝）

每盘光缆两端分别有端别识别标志；面向光缆看，在松套管序号顺时针排列为A端，反之为B端；A端标志为红色，B端标志为绿色。

24芯缆

多为蓝 桔 绿 棕 白管其中白管无光芯,是保护管,其余4管每管6芯,管色为领示色，

1- 6芯依次为蓝管内的 蓝、橙、绿、棕、灰、白

7-12芯依次为桔管内的 蓝、橙、绿、棕、灰、白

13-18芯依次为绿管内的 蓝、橙、绿、棕、灰、白

19-24芯依次为棕管内的 蓝、橙、绿、棕、灰、白

48芯缆

多为蓝 桔 绿 棕 白管,其中白管无光芯,是保护管,其余4管每管12芯,管色为领示色

1-12 芯依次为蓝管内:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青

13-24 芯依次为桔管内:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青

25-36 芯依次为绿管内:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青

37-48 芯依次为棕管内:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青
