光缆光纤布线知识及注意事项

一直以来，光纤作为高带宽和高安全的传输介质，被广泛应用于各大传输网络中。由于线缆和设备造价昂贵，光纤大多只被用于网络主干，即应用于垂直主干子系统和建筑群子系统的系统布线，实现楼宇之间以及楼层之间的连接。下面我们就来简单了解下光纤布线的基本知识。

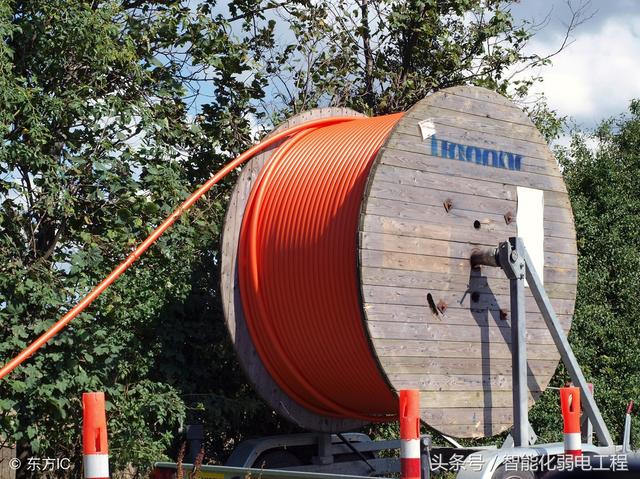

光缆光纤布线知识及注意事项

在进行光纤布线前，首先要考虑到光缆敷设的要求。一般光缆要满足如下要求：

光缆容许的最小曲率半径在施工时应当不小于光缆外径的20倍，施工完毕应当不小于光缆外径的15倍。光缆敷设时要求布放光缆的牵引力应不超过光缆允许张力的80%，瞬时最大牵引力不得大于光缆允许的张力。主要牵引力应当加在光缆的加强构件上，光纤不能直接承受拉力。

了解了光纤敷设的基本要求后，接下来就可以进行光纤布线了。光线布线通常被分为室内布线和室外布线两种，下面我们将一一进行详细分析。

一、光缆分类和布线知识

室内光缆主要是应用于水平子系统和垂直主干子系统的敷设。水平子系统光缆的敷设与双绞线非常类似，只是由于光缆的抗拉性能更差，因此，在牵引时应当更为小心，曲率半径也要更大。垂直主干子系统光缆用于连接设备间至各个楼层配线间，一般装在电缆竖井或上升房中。为了防止下垂或滑落，在每个楼层的槽道上、下端和中间，必须将光缆牢牢地固定住。通常情况下，可采用尼龙扎带或钢制卡子进行有效的固定。最后，还应用油麻封堵材料将建筑内各个楼层光缆穿过的所有槽洞、管孔的空隙部分堵塞密封，并应采取加堵防火材料等防火措施，以达到防潮和防火的效果。敷设光缆时应当按照设计要求预留适当的长度，一般在设备端应当预留5m-10m，如有特殊要求再适当延长。

室外光缆的敷设根据环境的不同可以分为很多种。在长途干线、市内电话中继、水底和海底通信以及局域网、专用网等环境中，光纤布线选用方式各不相同，主要敷设方式有架空、直埋、管道、水底、室内等。

1、架空光缆

架空光缆多用于电线杆上，敷设架空光缆时，可以利用原有的架空明线杆路，这样可以节省建设费用、缩短建设周期。但是架空光缆位于高处，易受台风、冰凌、洪水等自然灾害的威胁，也容易受到外力影响和本身机械强度减弱等影响，因此架空光缆的故障率高于直埋和管道式的光纤光缆。其敷设方法主要有两种：

吊线式：先用吊线紧固在电杆上，然后用挂钩将光缆悬挂在吊线上，光缆的负荷由吊线承载。自承式：用一种自承式结构的光缆，光缆呈“8”字型，上部为自承线，光缆的负荷由自承线承载。

2、直埋光缆

直埋光缆直埋光缆通常直接埋在地下，这就要求其具有抵抗外界机械损伤的性能和防止土壤腐蚀的性能。根据土质和环境的不同，光缆埋入地下的深度一般在0.8米至1.2米之间。在敷设时，还必须注意保持光纤应变要在允许的限度内。

直埋光缆的敷设需要挖沟，挖沟标准一般普通土1.2米、半石质1.0米、流沙0.8米，以及在穿越铁、公路时需挖1.2米，上述沟底应加垫10CM细土或沙土，沟底宽度一般为30CM。如需敷设两条或两条以上光缆时，光缆间应保持5CM的间距。在路面表层经常受压的路段应预埋钢管或预放硬质塑料管。布放光缆在遇有坡度、穿越铁、公路等特殊地段时应作"S"形敷设。

3、管道光缆

管道敷设一般是在城市地区，所处环境不似架空光缆和直埋光缆那么恶劣，因此对光缆护层没有特殊要求，无需铠装。管道敷设前必须选下敷设段的长度和接续点的位置。敷设时可以采用机械旁引或人工牵引。一次牵引的牵引力不要超过光缆的允许张力。制作管道的材料可根据地理选用混凝土、石棉水泥、钢管、塑料管等。

城市标准管孔大小一般为ф90MM，可容纳3~4寸塑料子管3根。1寸子管适合于直径小于20MM的光缆。子管布放过程中容易产生扭曲，当扭纹节距在10米以内时，光缆与子管内壁的摩擦力增大这样将给光缆的敷设带来一定的困难，因此敷设塑料子管应避免扭曲。管道光缆敷设要通过人孔的入口、出口路由上出现拐弯，曲线以及管道人孔高差等情况适时配置导引装置减少光缆的摩擦力，降低光缆的牵引张力。光缆牵引子管内应选用专用工具“尼龙棒”，按排适当的工程技术人员即可牵引，待光缆牵引完毕后由人工将每个人孔中的余缆放至规定的托架上。为了以后的安全一般采用软管或PE软管保护，并用扎带轧之固定。光缆的端头应留余适当长度盘圈后挂在人孔壁上，不要浸泡于水中。

管道光缆

4、水底光缆

在这几种光缆敷设方式中，水底光缆的敷设环境是最为严峻的，因此修复故障的技术和措施也困难得多。一般水底光缆必须采用钢丝或钢带铠装的结构，护层的结构要根据河流的水文地质情况综合考虑。例如在石质土壤、冲刷性强的季节性河床，光缆遭受磨损、拉力大的情况，不仅需要粗钢丝做铠装，甚至要用双层的铠装。施工的方法也要根据河宽、水深、流速、河床、流速、河床土质等情况进行选定。

水底光缆

二、光纤布线的技巧及注意事项

关于光纤信号衰减的问题，它主要分为内在衰减和外在衰减两个方面。内在衰减是由光纤制成材料决定的，而外在衰减则与施工过程密切相关。所以在减少内在衰减方面，我们要学会选择合适的光纤。比如飞速(FS)提供的高品质光纤，可以将信号衰减减少到最小。另外，还要注意不同的环境选择不同的光纤。面

三种常用环境中选用的光纤类型：

1、传输距离在2km以内的，可选择多模光纤，超过2km可用中继或选用单模光纤。

2、建筑物内用的光纤在选用时应注意其阻燃、毒和烟的特性。一般在管道中或强制通风处可选用阻燃但有烟的类型；如果是暴露的环境中，则应选用阻燃、无毒和无烟的类型。

3、户外用光缆直埋时，宜选用铠装光缆。架空时，可选用带两根或多根加强筋的黑色塑料外护套的光纤。

光纤布线有几个基本要求：

1、探测光纤储存在缆盘中，防护包装在安装之前予以保留，并使缆盘保持直立状态，以防止出现垮缆，损坏探测光纤。贮运过程中始终注意探测光纤弯曲半径与拉力限制。

2、光纤布线过程中，Φ0.9光纤拉力小于4Kg；Φ3光纤拉力小于10Kg；铠装光纤拉力小于30Kg

3、现场光纤放线的时候，要用细长棒水平穿过光纤缠绕盘的中心，旋转绕盘放线，禁止将光纤绕线盘立放到地上，把光纤从盘上旋转放线。

4、光纤远离测温主机的末端要做如下处理：取最后30厘米长的Φ0.9光纤（如果有护套或铠装，要除去），把光纤缠绕直径为1厘米的小圈10圈。
